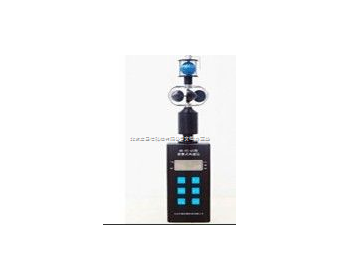

風杯式風速表中風速的測量部分采用了微機技術，可以同時測量瞬時風速、瞬時風級、平均風速、平均風級、對應浪高等5個參數。并采取了許多降低功能的措施，大大減少儀器的功耗，它帶有數據鎖存功能，便于讀數。本儀器體積小、重量輕、功能全、耗電省，可以廣泛應用于農林、環境、海洋、科學考察、氣象教學等領域測量大氣的風參數。

二、 HCX-AH-03便攜式風速風向儀、0-30m/s主要技術指標

1、HCX-AH-03便攜式風速風向儀、0-30m/s風速指標：

風速測量范圍： 0-30m/s

風速傳感器啟動風速：0.8m/s

風速測量精度：±（0.3+0.03×V）m/s（v表示實際風速）

可顯示的風速參數：瞬時風速、平均風速、瞬時風級、平均風級、對應浪高

顯示分辨率： 0.1? m/s （風速）

1級（風級）

0.1 m （浪高）

2、 HCX-AH-03便攜式風速風向儀、0-30m/s風向指標

風向測量范圍：0~360度 16個方位

風向傳感器啟動風速： 1m/s

風向測量精度：±1/2方位

風向定北：自動

3、HCX-AH-03便攜式風速風向儀、0-30m/s環境指標：

工作環境溫度：-20℃——+45℃

工作環境濕度：≦100%RH （無凝結）

4、HCX-AH-03便攜式風速風向儀、0-30m/s供電電源

電源電壓：4.5V5#干電池3節

平均耗電電流：≦5mA（電源電壓4.5V時）

5、HCX-AH-03便攜式風速風向儀、0-30m/s外形尺寸和重量

外形尺寸：400mm×100mm×100mm

重量：0.5kg

三、 HCX-AH-03便攜式風速風向儀、0-30m/s工作原理簡介

1、風向部分由保護風杯的護圈所支撐。由風向標、風向軸及風向度盤等組成，裝在風向度盤上的磁棒與風向度盤組成磁羅盤用來確定風向定位。當旋轉處于風向度盤外殼下的托盤螺母時，托盤把風向度盤托起或放下，使雛形軸承與軸尖離開或接觸。風向指示值由風向指針在風向度盤的穩定位置來確定。

2、風速傳感器采用的傳統三杯旋轉架結構.它將風速線性地變換成旋轉架的轉速.為了減小啟動風速，采用塑制的輕質風杯，錐形軸承支撐，在旋轉架的軸上固定有一個齒狀的葉片，當旋轉架在隨風旋轉時，軸帶動著葉片旋轉，齒狀葉片在光電開關的光路中不斷切割光束，從而將風速線性的變換成光電開關的輸出脈沖頻率。

儀器內的單片機對風傳感器的輸出頻率進行采樣、計算。儀器輸出瞬時風速，一分鐘平均風速、瞬時風級、一分鐘平均風級，平均風級風級對應的浪高。測得的參數在儀器的液晶顯示器上用數字直接顯示出來。

為了減小儀器的功耗，儀器中的傳感器和單片機都采取了降低功耗的專門措施。為了保證數據的可靠性，儀器中還帶有電源電壓檢測電路。當電源電壓底于3.3V左右時，儀器顯示器顯示“欠壓”，提示用戶電源電壓太底數據已不可靠應及時更換電池。儀器內還設有電源控制電路，用電路來替代機械開關來控制儀器的投斷電。
