成像和光學參數

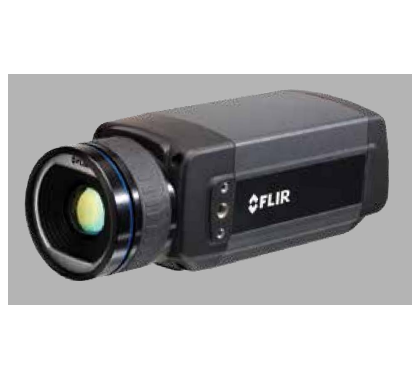

FLIR A315

FLIR A615

視場角 (FOV) /最短焦距

25° × 18.8° / 0.4 m (1.31 英尺)

15°: 15° × 11° (19° 對角線) /

0.50 m (1.64 英尺)

25°: 25° × 19° (31° 對角線) /

0.25 m (0.82 英尺)

45°: 45° × 34° (55° 對角線) /

0.15 m (0.49 英尺)

7°: 7° × 5.3° (8.7° 對角線) /

2.0 m (6.6 英尺)

80°: 80° × 64.4° (92.8°

對角線) / 65 mm (2.6 in.)

空間分辨率（IFOV）

1.36 mrad

15°: 0.41 mrad

25°: 0.68 mrad

45°: 1.23 mrad

7°: 0.19 mrad

80°: 2.62 mrad

焦距

18 mm (0.7 in.)

15°: 41.3 mm (1.63 in.)

25°: 24.6 mm (0.97 in.)

45°: 13.1 mm (0.52 in.)

7°: 88.9 mm (3.5 in.)

80°: 6.5 mm (0.26 in.)

F數

1.3

1.0

圖像幀頻

60 Hz

50 Hz (100/200 Hz 帶窗口)

探測器參數

焦平面陣列(FPA)/

波長范圍

非制冷紅外探測器 / 7.5–13 μm

非制冷紅外探測器 / 7.5–14 μm

紅外分辨率

320 × 240 像素

640 × 480 像素

探測器像元間距

25 μm

17 μm

探測器時間常數

典型值為 12 ms

典型值為 8 ms

測量

對象溫度范圍

–20 - +120°C (-4 - 248°F)

0 - +350°C (32 - 662°F)

-40 - +150°C

+100 - +650°C

+300 - +2000°C

USB

USB

N/A

控制和圖像

USB，標準

N/A

USB 2 HS

USB，連接器類型

N/A

USB Mini-B

USB，通信

N/A

基于TCP/IP套接字，F(xiàn)LIR專有

USB，圖像流

N/A

16位 640 × 480 像素，

25 Hz

- 信號線性

- 溫度線性

- 輻射

USB，協議

N/A

TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS

(Bonjour), uPnP

以太網

以太網，圖像流

60 Hz：

16位 320 × 240像素

- 信號線性

- 溫度線性

- 輻射

符合GigE Vision 和 GenICam

0 Hz：16位 640 × 480 像素

100 Hz：16位 640 × 240 像素

200 Hz：16位 640 × 120 像素

- 信號線性

- 溫度線性

- 輻射

符合GigE Vision 和 GenICam

成像和光學數據

鏡頭識別

自動

熱靈敏度/NETD

< 0.05°C @ +30°C (86°F) / 50 mK

調焦

自動或手動(內置馬達)

測量

精度

±2°C或讀數的 ±2%

測量分析

大氣傳遞校正

自動，基于距離、大氣溫度及相對濕度的輸入值

光學器件傳輸校正

自動，基于內部傳感器發出的信號

發射率校正

0.01到1.0不等

反射表觀溫度校正

自動，基于反射溫度輸入值

外部光學器件/視窗校正

自動，基于光學器件/視窗的傳輸及溫度輸入值

測量校正

總體目標參數

以太網

以太網

控制和圖像

以太網，標準

IEEE 802.3

以太網，接口類型

RJ-45

以太網，類型

千兆以太網

以太網，通信

基于TCP/IP套接字，F(xiàn)LIR專有和GenICam協議

以太網，協議

TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP

數字輸入/輸出

數字輸入

2個光隔離, 10–30 VDC

數字輸出，用途

輸出至外部設備(經程序設置)

數字輸出

2個光隔離，10–30 VDC，最大100 mA

數字 I/O，隔離電壓

500 VRMS

數字 I/O，供電電壓

12/24 VDC，最大200 mA

數字 I/O，連接器類型

6極螺絲端子

數字輸入，用途

圖像標簽(開始/停止/通用)、圖像流控制(流開/關)、輸入外部設備(經程序讀取)

電源系統

外部電源規格

12/24 V直流，絕對功率最高 24 W

外部電源，連接器類型

2極螺絲端子

電壓

容許范圍為10–30 VDC

環境參數

存放溫度范圍

–40°C - +70°C (-40 - 158°F)

濕度（工作及存放）

IEC 60068-2-30/24 h，95%相對濕度，

+25°C - +40°C (77 - 104°F)

EMC

• EN   61000-6-2:2001（抗干擾）

• EN 61000-6-3:2001（抗輻射）

• FCC 47 CFR Part 15 B級（抗輻射）

抗震性

2 g (IEC 60068-2-6)

物理參數

外殼材料

鋁

交貨范圍

硬質便攜箱或硬紙板箱、帶鏡頭的紅外熱像儀、實用工具CD-ROM、校驗證書、以太網™電纜、USB 數據線(FLIR A615)、電源線、電纜(柔韌銅辮)、電源、紙質入門指南、紙質重要信息指南、用戶文件CD-ROM、延保卡和注冊卡、6極螺絲端子(安裝于熱像儀上)
