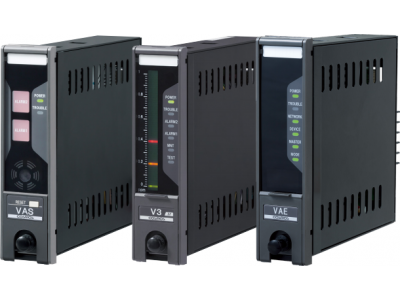

V3系列報警組件·指示計組件·通信組件:概 述

• ?報警組件在接收到 V3 系列的指示計組件的信號（無接點輸出）后，將會做報警顯示（發出蜂鳴及報警亮燈）， 報警組件具有向外部輸出控制接點的功能。
• ?指示計組件在向氣體檢測部供電的同時，對來自檢測部的信號進行處理。氣體濃度在液晶顯示屏上用條形圖水平刻度面板上顯示。 達到設定的氣體濃度時，將會自動發出警報，同時，指示計組件也具有向報警組件、外部輸出（接點輸出或者模擬輸出）發送信號的功能。
• ?通信組件通過數字網絡系統集中監控氣體檢測報警器所檢測到的氣體濃度以及是否處于報警狀態。

V3系列報警組件·指示計組件·通信組件:概 述

• ?3 色 LED 顯示，報警狀態更加通俗易懂。
• ?維護時可以中斷外部輸出的調試模式。可以單獨進行維修。
• ?可以和原有我公司的報警盤進行置換。 比如 : 當
  原有產品產生故障時可以方便地進行置換。
• ?電路板帶有外殼，操作起來變得安全。
• ?按鈕部份配有蓋板，避免發生誤操作。

V3系列報警組件·指示計組件·通信組件

機箱

■儀表板切割儀表用（單體機箱）

V3 系列指示計組件與報警部組件的各個單體分 別與機箱進行了一體化處理這樣可以將其裝入 已經設置的測量儀表盤中。

---

■自立式

可將內置單機式機箱的指示計組件、報警組件 安裝在儀表板上的小型化的自立式系統。

---

■ 壁掛式

將 V 系列與 V2 系列的指示計組件與報警組件裝 至壁掛式機箱的系統。

---

V3系列報警組件·指示計組件·通信組件:外形尺寸圖

V3系列報警組件·指示計組件·通信組件

指示計組件形式	檢測部
	型號	檢測方式	檢測原理	主要對象氣體
可燃性氣體(高感度)用 V3 type Hi*VH	KD-2A.KD-3A.KD-10.KD- 14A	擴散式 .噴射吸引式	熱線型半導體式	可燃性氣體（LPG甲烷等）
	PD-14A?PE-2CC?PE-2DC	泵吸式
可燃性氣體(高感度)用 V3 type HV*V2H	KD-5A.KD-5B	擴散式 .噴射吸引式	熱線型半導體式	可燃性氣體（LPG甲烷等）
	PD-5F.PD-5N.PS-4HP	泵吸式
可燃性氣體(防止爆炸)用 V3 type Ci*VC	KD-2A.KD-3A.KD-14B	擴散式 .噴射吸引式	接觸燃燒式	可燃性氣體（LPG甲烷等）
	PD-14B.PE-2CC.PE-2DC	泵吸式
可燃性氣體(防止爆炸)用 V3 type CV*V2C	KD-5A.KD-5B	擴散式 .噴射吸引式	接觸燃燒式	可燃性氣體（LPG甲烷等）
	PD-5F.PD-5N	泵吸式
毒性氣體用 V3 type D*VD V2D	KCM-3A.KD-5D.KS-2D	擴散式	定電位電解式	各種毒性 半導體材料氣體
	PS-2DE	噴射吸引式
	PS-2DP/E? PS-2CD? PS-2CKⅢ PS-2DKP ? PS-2DPS ? PS-4DP	泵吸式
氧氣用 V3 type O*VO V2O	KS-2O.KD-5O	擴散式	隔膜們伐尼電池式	氧氣
	PS-2OE	噴射吸引式
	PS-4OP.PS-2OP/E	泵吸式
NH3用 V3 type ZN*VZN	KD-2AS	擴散式 .噴射吸引式	NH3用半導體式	NH3
	PE-2CZ	泵吸式
惰性氣體/高濃度氣體用 V3 type Ti*VT	KD-2A?KD-3A	擴散式 .噴射吸引式	氣體熱傳導式	H2、 氨氣 氫氣 CO2、 CH4
	PE-2CC?PE-2DC	泵吸式
V3 type TV*V2T	KD-5A? KD-5B	擴散式 .噴射吸引式	氣體熱傳導式	H2、 氨氣 氫氣 CO2、 CH4
	PD-5F?PD-5N	泵吸式
模擬輸出用 V3 type M*V2M	KD-12系列.KS-7系列.KD-12S系列	擴散式	DC4~20mA輸入用	DC4~20mA輸入用
	PS-2I PS-7系列 ? IRC系列 PD- 12系列	泵吸式
JIA認證品 V3 HG	KD-5B	擴散式	熱線型半導體式	城市燃氣 (13A .12A)
油 .有機溶劑用 VG	OR-2A	擴散式	有機體溶膠式	油、有機溶劑

?注意：原有指示計

V3 系列 規格:指示計組件
