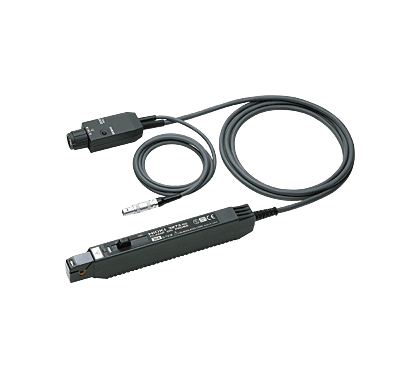

日本日置 3273-50 鉗式電流探頭
可直接輸入給示波器的
DC～50MHz寬頻電流探頭
· 頻帶寬：DC～50 MHz
· 高S/N比：mA程度的波形觀測可能
· 可直接輸入到示波器的BNC端子
· 可在存儲記錄儀觀測波形
· 使用專用電源選件,可提供除示波器以外的電源
基本參數（精度保證1年）
日本日置 3273-50 鉗式電流探頭
|
頻帶寬
|
DC～50MHz（-3dB）
|
|
上升時間
|
7ns以下
|
|
噪音
|
最大2.5mA rms或更小（帶寬限制到20MHz）
|
|
連續最大輸入量程
|
30A rms（根據頻率設定間隔時間）
|
|
最大峰值電流
|
50A peak（非連續）
|
|
振幅精度
|
±1.0% rdg. ±1mV（DC, 45～66Hz, 30A rms以下）
±2.0% rdg.（DC, 45～66Hz, 30A rms 50A peak以下）
|
|
輸出電壓率
|
0.1V/A ※輸出部內置。請和1MΩ等高輸入阻抗電壓輸入器連接使用。
|
|
最大線路電壓
|
300V, CAT I（絕緣體）
|
|
被測導線
|
φ5 mm
|
|
電源
|
±12V ±1V,3VA max.
|
|
體積及重量
|
175W×18H×40D mm,230g,傳感器電纜1.5m（BNC端子）,電源電纜1m（電源插頭:lemo inc./FFA.0S.304.CLAC42Z）
|
|
附件
|
軟包1個
|
|
電源 3272（參數）
|
適用傳感器型號
|
絕緣香蕉接口 3273-50, 327350, 327350, 327350 × 1根為止
※絕緣香蕉接口 3273 × 2根為止, 3273-50/327350/327350/327350如果測試電流小,也可以2根同時使用
|
|
電源
|
請從120V,220V,240V中指定使用的電壓 ±
|
|
體積及重量
|
73W×110H×186 D mm,1.1kg
|
|
附件
|
電源線×1, 保險絲×1
|
|
電源 3269（參數）
|
適用傳感器型號
|
絕緣香蕉接口 3273-50, 327350, 327350, 327350 × 4根為止
※絕緣香蕉接口 3273 × 4根為止
|
|
電源
|
AC 100～240V, 50/60Hz
|
|
體積及重量
|
80W × 119H × 200Dmm, 1.1kg
|
|
附件
|
電源線× 1, 保險絲× 1
|
|
