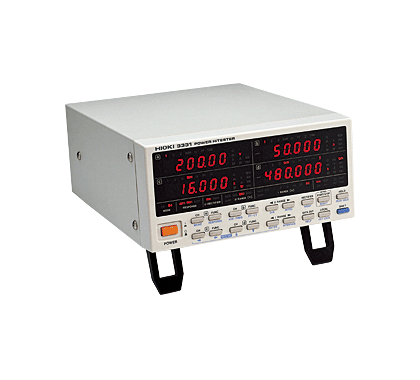

日本日置 3331單相功率計
高性能3項電力計能夠簡化系統結構
· 基本精度
· 0.2%的高精度
· 50MA～50A量程,可直接輸入50A
· 10Hz～100kHz的寬頻帶
· 捕捉電力變化,0.2s的應答速度
· 裝置組合使用時的組合架也可以對應(JIS100mm)
· RS-232C·GP-IB接口標準配置/還可使用9442進行打印。
基本參數
日本日置 3331單相功率計
|
接線方式
|
單相/3線, 3相/3線, 單相/2線 （無法單獨設置各ch的量程）
|
|
測量項目
|
電壓, 電流, 電流峰值, 有功功率, 視在功率, 無功功率, 功率因素, 相位角, 頻率, 功率累積, 電流累積
|
|
測量量程
|
電壓:150/300/600V AC
電流:500 mA, 1/2/5/10/20/50A
功率:75.000 W ～ 60.000 kW （根據電壓、電流量程的組合而定）
頻率:自動, 500Hz, 50kHz （選擇電壓或者電流）
|
|
輸入電阻 (50/60 Hz)
|
電壓：2MΩ, 電流：2mΩ以下 (直接輸入)
|
|
基本精度
|
±0.1 % rdg. ±0.1 % f.s. (有功功率, 45 ～ 66 Hz)
|
|
表示更新率
|
5 次/秒
|
|
頻率特性
|
10 Hz ～ 100 kHz
|
|
累積量程
|
測量次數:5 次/秒
0.00000m ～±999999 MAh/MWh, (累積時間最長10000 小時)
|
|
波形峰值測量
|
電流 I1 , I2, I3 (顯示最大絕對值.單相測量時無法使用 I3 )
有效輸入范圍:電流量程的6倍，或者90A以下
|
|
D/A輸出
|
通道數:1ch
輸出內容:電壓、電流、電流峰值、有功/無功/視在功率、功率因數、相位角、頻率、累積值的各ch值，或合計值
|
|
模擬輸出
|
V,A,W同時輸出/DC±5V f.s.
|
|
監測輸出
|
V,A同時輸出（波形輸出）/1V rms f.s.
|
|
其他功能
|
備份功能、量規功能、平均值功能等
|
|
接口
|
GP-IB/RS-232C標準
|
|
電源供應
|
100 ～ 240 V AC, 50/60 Hz, 最大50VA
|
|
體積及重量
|
210 mm寬 × 100 mm高× 261 mm厚, 2.5 kg
|
|
附件
|
電源線(1), 用于EXT I/O的連接器 (1)
|
|
