測量功能
|
|
|
型號
|

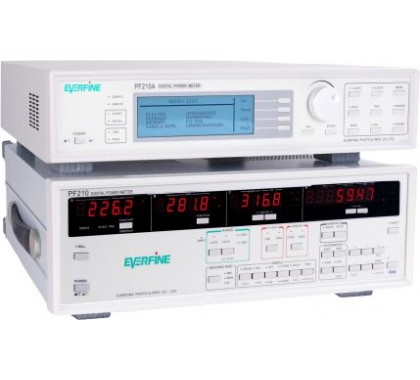

PF210/PF210A
|
|
四窗口或液晶顯示
|
V、A、W、var、VA、Vpk、Apk、VHz、AHz、PF、deg、VCF、ACF、Ah+、Ah-、Wh+、Wh-、V%THD、A%THD、VΣ、AΣ、WΣ、Vi、Ai、Wi、Vi%、Ai%（i：諧波次數）
|
|
諧波分析功能
|
采用鎖相環（PLL）同步技術，可分析基波頻率20Hz ～ 2KHz的電壓、電流的總諧波失真、總諧波電壓、總諧波電流、總諧波功率、2～50次各次諧波的有效值和相對值。符合ICE61000-3-2標準要求。
|
|
變比功能
|
可使用電壓互感器（PT）、電流互感器(CT)或電壓輸出型電流傳感器（EXT SHUNT）擴展量程，變比(SCALING)功能將測量結構直接換算成真實值顯示輸出。
|
|
平均功能
|
當因被測信號不穩定而讀數困難時，可使用平均（AVG）功能將測量值進行平均運算后再顯示輸出，有指數平均(EXP)和算術移動平均（MOV）兩種方式。
|
|
電能量積分功能
|
四種積分模式可選擇，積分時間可設定
|
|
濾波功能
|
500Hz、5kHz低通濾波器，可選擇線性濾波、過零濾波
|
|
數據顯示刷新率
|
0.1s，0.25s，0.5s，1s，2s，5s
|
|
數據存儲/調出功能
|
可在任何測量狀態下存儲和調出測量數據
|
|
最大值鎖定功能
|
自動鎖定最大值，方便讀數
|
|
通訊方式
|
RS-232、RS485通訊接口（按客戶需求），配專用軟件
|
|
鎖存功能
|
數據波動時使用，方便讀數
|
|
測量量程
|
||
|
項目
|
電壓
|
電流
|
|
輸入回路類型
|
電阻分壓
|
純組取樣
|
|
測量范圍
|
50mV～600V
|
2.5µA～20A（直接輸入）
|
|
輸入量程（RMS）
|
CF=3: 15/30/60/150/300/600V
CF=6: 7.5/15/30//75/150/300V
|
直接輸入：
CF=3： 15/10/20/50/100/200mA
0.5/1/2/5/10/20A
CF=6： 2.5/5/10/25/50/100mA
0.25/0.5/1/2.5/5/10A
|
|
外部輸入：
CF=3: 50/100/200mV
CF=6：25/50/100mV
|
||
|
量程切換
|
自動/手動均可
|
|
|
測量模式
|
RMS/MEAN/DC
|
|
|
頻率范圍
|
DC、AC:0.5Hz～100kHz
|
|
|
最大允許輸入（峰值1秒）
|
1000V或量程的3倍，二者中取較小的值
|
直接輸入：50A或量程的3倍，二者中取較小值
外部輸入：3倍量程
|
|
最大允許連續輸入（RMS）
|
700V或量程的2倍，二者中取較小值
|
直接輸入：25A或量程的2倍，二者中取較小值
外部輸入：2倍量程
|
|
A/D轉換器
|
分辨率：16bits 最大轉換速率：200kHz
|
|
|
測量精度
|
||
|
條件
|
電壓（V）/（A）
|
有功功率（W）
|
|
Humidity:30～75%RH
Temperature:23±5℃
Source:220V±5%
Input waveform: sine
waveform
Input:10～100%range
Common mode:0V
PF:COSФ=1
Filter OFF
CF=3
|
DC:
|
DC:
|
|
±（0.1%reading+0.1%range+1digit）
|
±（0.1%reading+0.2%range+1digit）
|
|
|
0.5Hz～45Hz
|
0.5Hz～45Hz
|
|
|
±（0.1%reading+0.2%range+1digit）
|
±（0.3%reading+0.2%range+1digit）
|
|
|
45Hz～65Hz
|
45Hz～65Hz
|
|
|
±（0.05%reading+0.1%range+1digit）
|
±（0.05%reading+0.1%range+1digit）
|
|
|
65Hz～1kHz
|
65Hz～1kHz
|
|
|
±（0.1%reading+0.2%range+1digit）
|
±（0.2%reading+0.2%range+1digit）
|
|
|
1kHz～10 kHz
|
1kHz～10 kHz
|
|
|
±（0.07×f%reading+0.3%range+1digit）
|
±｛（0.1 %reading+0.3%range）±（0.067×（f-1）%reading）+1digit｝
|
|
|
10kHz～100kHz
|
10kHz～100kHz
|
|
|
±｛（0.5 %reading+0.5%range）±（0.04×（f-10）%reading）+1digit｝
|
±｛（0.5 %reading+0.5%range）±（0.04×（f-10）%reading）+1digit｝
|
|
