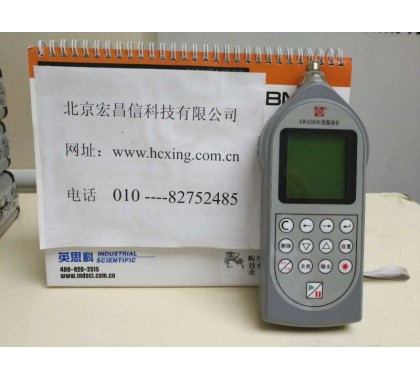

型號名稱

AWA5936-1型

AWA5936-2型

AWA5936-3型

（手傳振動計）

AWA6291型

（機器振動測量）

特 點

● 同時測量a、v、s三種振動量的有效值、峰值、峰峰值；

● 同AWA5936-1；

● 積分測量，顯示等效值；

● 可選配SD卡存貯數據，實現大容量存貯、錄音、U盤、讀卡器等功能。

● 同AWA5936-2；

● 手傳振動測量

●同時測量a、v、s三種振動量的有效值、峰值、峰峰值；

● 1/3OCT頻帶加速度、速度和位移值；

●對機器振動信號進行實時FFT分析

傳感器

加速度傳感器，靈敏度：2.5pC/m·s-2（可選擇其它靈敏度，但測量范圍會有不同）

AWA84106型壓電加速度計，電荷靈敏度：≈2.5  pC/m·s^-2

測量范圍

加速度：0.01m/s²~300m/s²

速度：0.01mm/s~3000mm/s

位移：0.01mm~30mm

87dB-177dB

加速度：0.05～5000m/s²

速度：0.5～50000mm/s

位移：5μm～500mm

頻率范圍：

加速度：10Hz～8kHz；

速度：10Hz～4kHz；

位移：10Hz～250Hz

5Hz～1600Hz；

加速度：2Hz ~ 20kHz

速度：2Hz ~ 1.5kHz

位移：2Hz ~ 200Hz

頻率計權和濾波

數字濾波實現并行(同時)加速度、速度、位移

Wh計權，數字濾波實現

數字濾波實現并行(同時)加速度、速度、位移

檢波器特性

并行有效值、峰值、峰峰值

時間平均方式

并行（同時）時間常數1s和時間常數8s

并行（同時）時間常數1s和時間常數8s及積分平均

并行（同時）指數平均、線性平均，時間常數

125ms、1s、 8s；

主要測量指標

1s時間計權瞬時值、8s時間計權瞬時值、加速度、速度、位移的有效值、峰值、峰峰值；

同AWA5936-1；以及1秒等效值、等效連續值；加速度、速度、位移的有效值、峰值、峰峰值；測量經歷時間(Tm)。

同AWA5936-2；以及Wh計權加速度的有效值、峰值、峰峰值；A(8)或A(4)。

機器振動信號實時FFT分析，加速度、速度、位移測量。

機器振動的1/3OCT頻帶加速度、速度和位移值。

積分測量時間

——

1s到24h可分檔設定或任意設定

1s到24h分檔或任意設定

Ａ/Ｄ位數

24位

24位

線性范圍

加速度：80dB；速度：100dB；位移：80dB

大于80dB

大于90dB

采樣頻率

48 kHz

FFT：48kHz、24kHz、12kHz、6kHz、 3kHz、1.5kHz、750Hz

基本測量誤差

5%（15.92Hz為參考頻率）

5%

顯示器

128×128點陣液晶顯示，對比度16級可調， LED背光

240×160點陣LCD， LED背光

數據存貯：

——

128組等效連續值及1s等效值

最多12288組，也可將測量結果轉存到U盤

輸出

AC（交流）、DC（直流）

AC（交流）、DC（直流），USB接口（需選配SD卡大容量存貯模塊）

RS 232接口：可接微型打印機，也可接PC機；

mini B型USB接口：接PC機或U盤

內部日歷時鐘

——

誤差小于1分鐘/月

誤差小于1分鐘/月

電池

4節LR6堿性電池或5V外接電源。工作電流約120mA

6節LR6堿性電池，可連續使用12小時；也可外接5V電源，電流不大于150mA

外形尺寸

230×80×30

260 × 90 × 38

質量

0.4

主機：0.5

工作溫度

-10℃～50℃

選配功能

——

SD卡大容量存貯和錄音功能，錄音時間：1秒到1小時
